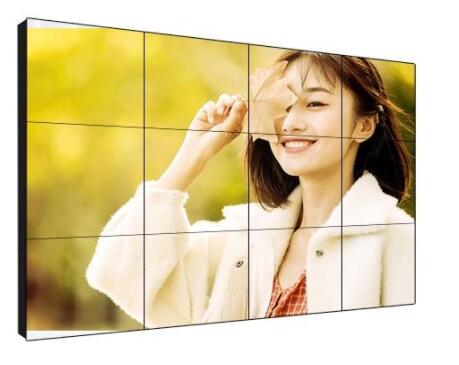

拼接屏系统中VGA矩阵的使用作用与原理
发布时间:2025/3/5

拼接屏系统中VGA矩阵的使用作用与原理

VGA是IBM于1987年提出的一个使用模拟信号的电脑显示标准,VGA最早指的是显示器640X480这种显示模式,VGA的英文全称是Video Graphic Array,也叫显示绘图阵列。 VGA技术的应用还主要基于VGA显示卡的计算机、笔记本等设备,而在一些既要求显示彩色高分辨率图像又没有必要使用计算机的设备上,VGA技术的应用却很少见到。本文对嵌入式VGA显示的实现方法进行了研究。


基于这种设计方法的嵌入式VGA显示系统,可以在不使用VGA显示卡和计算机的情况下,实现VGA图像的显示和控制。系统具有成本低、结构简单、应用灵活的优点,可广泛应用于超市、车站、飞机场等公共场所的广告宣传和提示信息显示,也可应用于工厂车间生产过程中的操作信息显示,还能以多媒体形式应用于日常生活。


在VGA显示时,要考虑如何实现显存数据更新与显示的同步进行。解决的方案有以下几种:

1、采用一组SRAM作为显存,可以简化系统设计、降低成本。这时可以考虑利用行时序和帧时序中SRAM总线空闲的时序段,在不关闭图像显示的情况下实现显存SRAM的数据更新。该方法的更新率与数据写速度密切相关,显存的写数据速度越快,该方法的更新率就越高。


假设CPU的工作时钟最大为60MHz,并采用JPEG解码更新方式。这时如果将解码缓存区分配在CPU片内内存,则更新数据时直接由内存向 SRAM写数据,一次需要0.17μs;如果将解码缓存区分配在片外空间,则更新数据CPU要先从片外读数据,再向SRAM写数据,这样写一次需要 0.25μs。在相邻显示的两帧图像只存在局部差别或更新文本显示信息时,可使用局部数据更新方法,以提高更新率。表2给出了显示每帧图像包含的总线空闲时间,以及在不同解码缓存区分配方式下图像全部更新和10%局部更新的帧率。这里提到的帧率是指对显存数据的更新速度,而不是指图像的屏幕刷新率,它对刷新率没有影响。


基于以上方案设计的嵌入式VGA显示系统在只有系统控制板和CRT显示器的情况下实现了嵌入式高分辨率VGA显示。

2、利用FPAG/CPLD和SDRAM构造双口SRAM。这种方法实时性好,成本较低,时序控制比较复杂,它是 实现高性能低成本要求的最佳方案。

3、采用两组SRAM进行乒乓工作模式,一组SRAM用于显示的同时,另一组SRAM用于图像数据的更新,然后在两组SRAM之间切换。这样做会提高一些成本,而且需要更复杂的总线控制。

4、采用具有缓存作用的双口RAM,这种方法使用的器件数量多、功耗大、成本高,基本不可取。

拼接屏系统中VGA矩阵的使用作用与原理

VGA是IBM于1987年提出的一个使用模拟信号的电脑显示标准,VGA最早指的是显示器640X480这种显示模式,VGA的英文全称是Video Graphic Array,也叫显示绘图阵列。 VGA技术的应用还主要基于VGA显示卡的计算机、笔记本等设备,而在一些既要求显示彩色高分辨率图像又没有必要使用计算机的设备上,VGA技术的应用却很少见到。本文对嵌入式VGA显示的实现方法进行了研究。


基于这种设计方法的嵌入式VGA显示系统,可以在不使用VGA显示卡和计算机的情况下,实现VGA图像的显示和控制。系统具有成本低、结构简单、应用灵活的优点,可广泛应用于超市、车站、飞机场等公共场所的广告宣传和提示信息显示,也可应用于工厂车间生产过程中的操作信息显示,还能以多媒体形式应用于日常生活。


在VGA显示时,要考虑如何实现显存数据更新与显示的同步进行。解决的方案有以下几种:

1、采用一组SRAM作为显存,可以简化系统设计、降低成本。这时可以考虑利用行时序和帧时序中SRAM总线空闲的时序段,在不关闭图像显示的情况下实现显存SRAM的数据更新。该方法的更新率与数据写速度密切相关,显存的写数据速度越快,该方法的更新率就越高。


假设CPU的工作时钟最大为60MHz,并采用JPEG解码更新方式。这时如果将解码缓存区分配在CPU片内内存,则更新数据时直接由内存向 SRAM写数据,一次需要0.17μs;如果将解码缓存区分配在片外空间,则更新数据CPU要先从片外读数据,再向SRAM写数据,这样写一次需要 0.25μs。在相邻显示的两帧图像只存在局部差别或更新文本显示信息时,可使用局部数据更新方法,以提高更新率。表2给出了显示每帧图像包含的总线空闲时间,以及在不同解码缓存区分配方式下图像全部更新和10%局部更新的帧率。这里提到的帧率是指对显存数据的更新速度,而不是指图像的屏幕刷新率,它对刷新率没有影响。


基于以上方案设计的嵌入式VGA显示系统在只有系统控制板和CRT显示器的情况下实现了嵌入式高分辨率VGA显示。

2、利用FPAG/CPLD和SDRAM构造双口SRAM。这种方法实时性好,成本较低,时序控制比较复杂,它是 实现高性能低成本要求的最佳方案。

3、采用两组SRAM进行乒乓工作模式,一组SRAM用于显示的同时,另一组SRAM用于图像数据的更新,然后在两组SRAM之间切换。这样做会提高一些成本,而且需要更复杂的总线控制。

4、采用具有缓存作用的双口RAM,这种方法使用的器件数量多、功耗大、成本高,基本不可取。
